产品介绍
DS/IT系列红外热像模组是一款包含热成像探测器、镜头、挡片、图像处理电路等完整的在线式红外热像单元，全金属结构，抗干扰设计，使其具有在恶劣的工业环境长时间工作的能力。K8·凯发(中国)电科给予测温范从-20°C– 350°C、0°C – 600°C 、350°C–2000°C 多种型号产品，并可为客户的各种应用给予定制化小众需求。
DS/IT系列红外热像模组有现在业界同级体积较小的红外监测模组，对机电设备关键部位进行温度和热像采集，成像清晰，观测精确，产品自带温度测量功能，极易集成，在产品质量控制和监测、设备在线诊断、安全保护以及节约能源等方面发挥了正在发挥着重要作用。
DS/IT系列红外热像模组有现在业界同级体积较小的红外监测模组，对机电设备关键部位进行温度和热像采集，成像清晰，观测精确，产品自带温度测量功能，极易集成，在产品质量控制和监测、设备在线诊断、安全保护以及节约能源等方面发挥了正在发挥着重要作用。
产品选型
DS/IT80红外热像模组 DS/IT160 红外热像模组 DS/IT256 红外热像模组 DS/IT320 红外热像模组
产品特点
红外热像镜头产品特点：
● 金属结构，体积小巧，低功耗设计；
● 采用非制冷焦平面探测器，输出优质红外图像，性能稳定；
● DDE 图像增强技术，可取得更清晰的图像效果，分辨力强 ；
● 所有测温对象可独立设报警阀值、采样周期、绘制历史曲线等；
红外热像定制镜头技术原理:物体都会因自身的分子运动而辐射出红外线，其辐射能量的大小及其波长的分布与它的表面温度有着十分密切的关系， DS/IT 系列红外热像模组正是利用物体的热辐射原理来测量物体的温度并由此成像。由于被检测的对象、测量范围和使用场合不同，热像模组的外观设计和内部结构不尽相同，但基本结构大体相似,主要包括红外光学系统、红外探测器、电信号处理系统等部分，如下图示：
其中：光学系统汇聚其视场内的目标红外辐射能量（视场的大小由 DS/IT 单元的位置及其红外镜头视场角确定），光电探测器将红外能量转变为相应的电信号。该信号经过放大器和信号处理电路，并按照其内部的算法和目标温度系数校正后转变为被测目标的温度值、热像图及热图像视频。
● DDE 图像增强技术，可取得更清晰的图像效果，分辨力强 ；
● 所有测温对象可独立设报警阀值、采样周期、绘制历史曲线等；
● 可自动跟踪不同分画面的温度最高点、平均温度、波动温度和最低点 ；
● 全数字图像及温度信息处理，可采用数字形式上传温度，坐标等信息；
● 支持全局高低温追踪、平均温度、波动温度、点线、矩形、圆、椭圆等多种测温模式，最多可添加30个测温对象。
技术原理
红外热像定制镜头技术原理:物体都会因自身的分子运动而辐射出红外线，其辐射能量的大小及其波长的分布与它的表面温度有着十分密切的关系， DS/IT 系列红外热像模组正是利用物体的热辐射原理来测量物体的温度并由此成像。由于被检测的对象、测量范围和使用场合不同，热像模组的外观设计和内部结构不尽相同，但基本结构大体相似,主要包括红外光学系统、红外探测器、电信号处理系统等部分，如下图示：其中：光学系统汇聚其视场内的目标红外辐射能量（视场的大小由 DS/IT 单元的位置及其红外镜头视场角确定），光电探测器将红外能量转变为相应的电信号。该信号经过放大器和信号处理电路，并按照其内部的算法和目标温度系数校正后转变为被测目标的温度值、热像图及热图像视频。

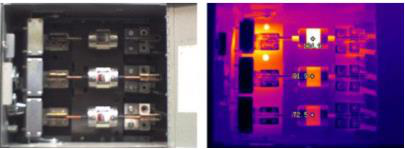

热像图
产品参数
| 型号 | DS/IT80 | DS/IT160 | DS/IT256 | DS/IT320 |
| 分辨率 | 80×60 | 160×120 | 256×192 | 320×240 |
| 视场角 | 50° x 39° , 42°×32° , 36°x 27°, 34°x 26 °, 26°×19°td> | |||
| 图像帧频 | 9Hz | 15Hz | 25Hz/15Hz | 9Hz |
| NETD | 60mK | 60mK | 60mK | 70mK |
| 工作温度 | -15℃～+60℃ | |||
| 供电电压 | 3.8V-5.5VDC | |||
| 数据接口 | TCP/IP、USB | |||
| 色板 | 白热/黑热/彩虹/灰/热图等多个伪彩色板 | |||
| 测温范围 | -20℃~+150℃,-20℃~+350℃(可扩展至600℃) | |||
| 测温精度 | ±2℃/ 量程的±2% | |||
