产品介绍

红外人体测温仪（DS/IR16AI快速人体体温筛查仪）采用非接触式测温传感器，测温速度快，能实现0.5秒精准自动测温，体积小，可适用于多种场景的使用。设备可设置报警温度，当超过该温度值时会发出报警，建议测试距离在20-50cm为最佳。快速顺利获得人体红外测温仪（以下简称主机）与无线显示终端（以下简称分机）顺利获得无线传输连接，可实现远距离监控，空旷传输距离大于500米。设备测温方案基于大数据作为支撑，适用于一般常温环境的人体体温检测。

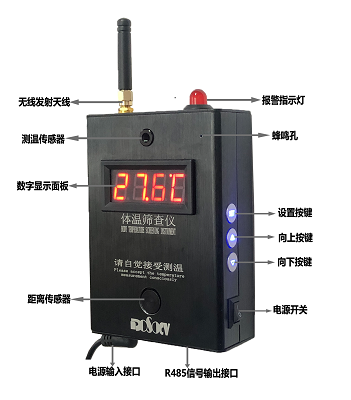

体温筛查仪主机

红外人体测温仪由多个部分组成，根据相关模块及接口部分主要包含如下：
● 数字显示面板：位于主机前面板的中间部位，主要用于温度数据显示，温度数据显示范围为0-99.9℃；
● 测温传感器：位于主机前面板的上半部分，传感器采用“迈来芯”16X4阵列传感器，具备较大的测试范围，满足一般测试场景需求；
● 距离传感器：位于主机前面板的下半部分，距离传感器是要探测是否有物体靠近，原理采用超声波探测技术；
● 无线发射天线：位于主机顶部，无线通讯方式采用433M模式，实现与分机显示端的关联达到显示与报警同步的效果；
● 报警指示灯：位于主机顶部，在超温情况下实现报警指示，与蜂鸣器打鸣同步；
● 蜂鸣孔：位于主机前面板右上方，当检测到物体靠近时会嘀嗒短鸣一声，当温度超温后会间断长鸣；
● 开关操作按键：位于主机右侧方位，主要由3个按键和一个电源开关组成，按键分别为设置按键、向上（+）按键、向下（-）按键；
● 接口部分：位于主机下方位，主要由电源输入接口和485信号输出接口组成。

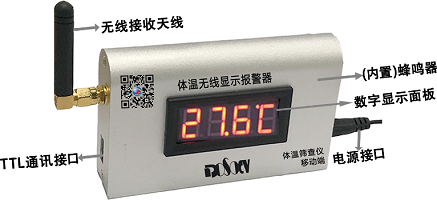

分机显示器

红外人体测温仪分机显示器主要用于显示和报警信号与主机同步，组成部分主要有数字显示面板、无线接收天线，报警指示灯、蜂鸣孔、电源接口、TTL通讯接口等组成，各个组成部分不做详细赘述。

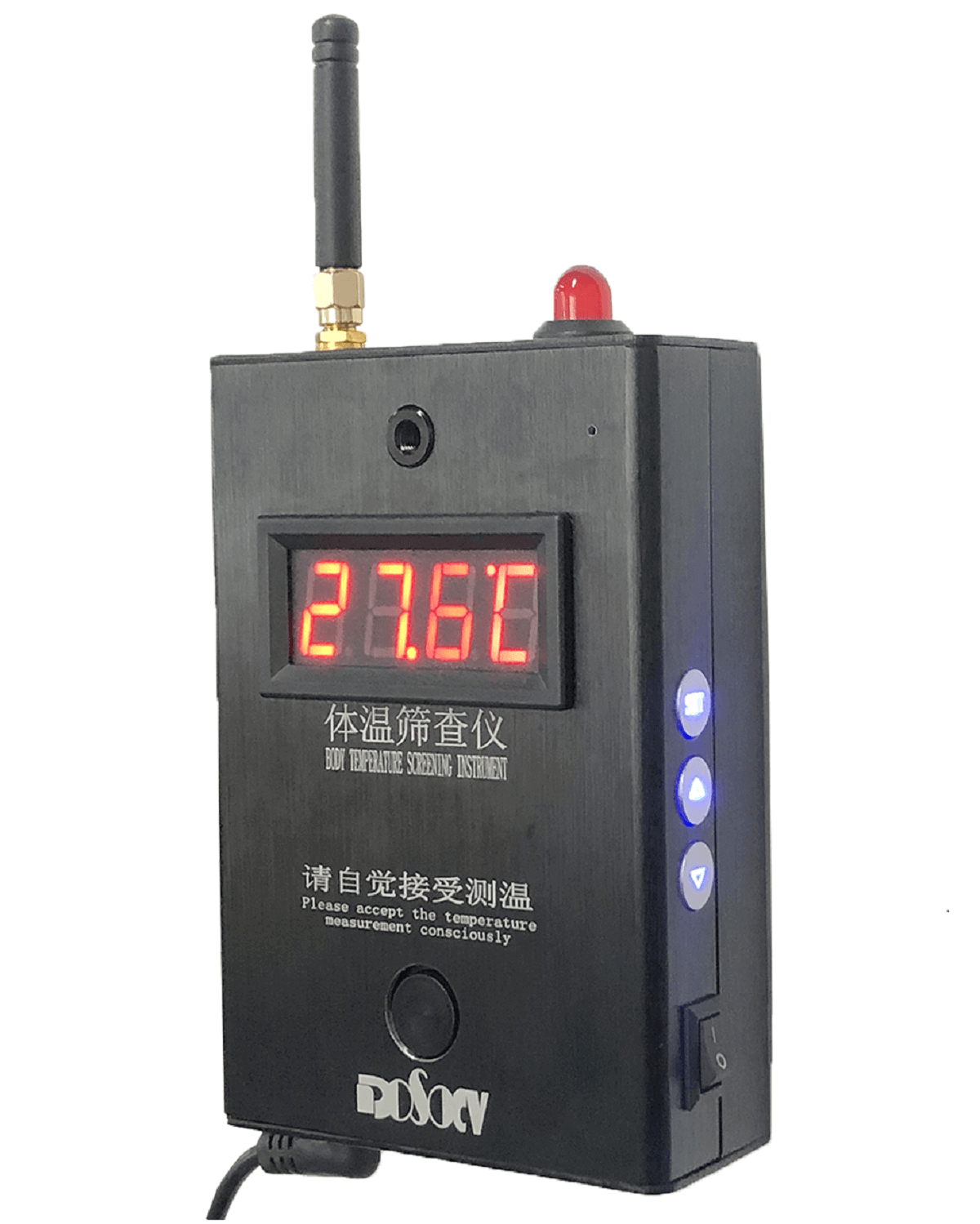

快速顺利获得人体红外测温仪主机

工作原理

红外人体测温仪测温原理是顺利获得红外热电堆传感器来获取各个分布点的温度数据，然后基于实际体温与额头及面部体温之间的独特运算法则计算出相当于口腔的温度值。测温数据仅供参考，测试按照相关正确方法测试，否则会影响正常数据。
快速顺利获得人体红外测温仪主机与分机顺利获得无线数据传输进行关联，实现数据显示同步，主机为发送端，分机为接收端。当被测对象正面靠近主机时，主机超声波传感器感应到对象距离相距小于80cm时，此时温度数据切换为人体模式，并显示被测对象的温度值。当被测对象离开后温度数据延迟2S切换为主机仪器温度（近似等同环境温度）。被测对象的温度值大于或等于设定温度值后将会触发主机与分机报警功能，蜂鸣器和报警等会同步启动。

产品参数

电源	DC/9V，主机功率约1W，分机功率约0.3W
测量精度	30℃到40℃±0.3
发射率	0.95
响应速度	<0.5s
测量范围	体温检测范围32℃—42℃，体表测温范围0℃-99℃
工作环境	10℃-40℃，相对湿度小于80%
信号输出	主机为RS485输出，分机为TTL串口输出
尺寸	约宽88mmX高124mmX厚38mm
